NOS TRONÇONNEUSES DOUBLE-TÊTE ACIER

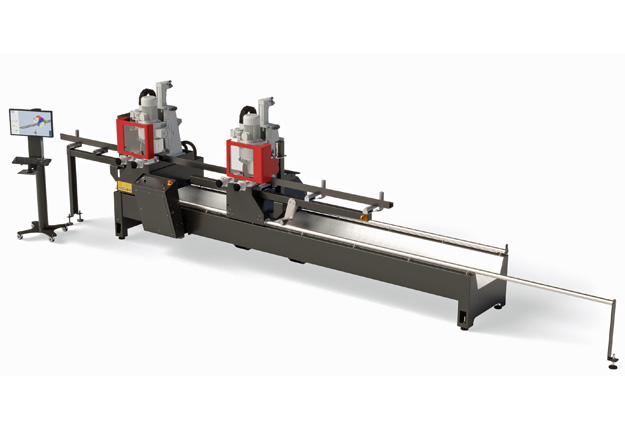

Double-tête à CN 3 axes - DT FERRO 370

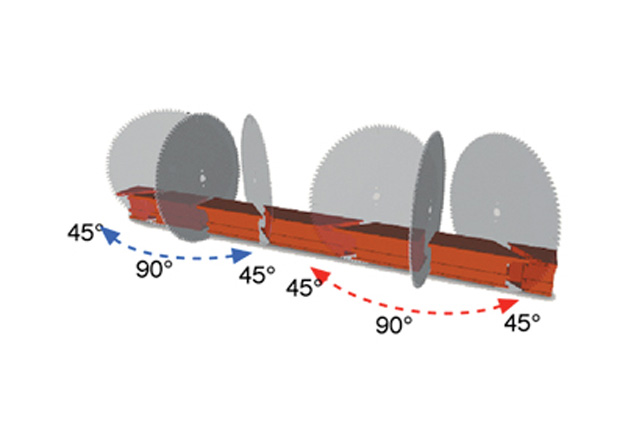

Pour coupes droites et biaises à 45° (à droite et à gauche) et angles intermédiaires.
Pour longueurs de coupe mini 520 mm, maxi 4000 mm.
     |
Permettant de faire des coupes droites et biaises à 45° (à droite et à gauche) et angles intermédiaires.
Pour longueurs de coupe mini 520 mm, maxi 4000 mm.
Conçue pour l’utilisation de fraises-scies HSS Ø 370 mm.
Chaque tête est équipée avec :
- Moteur TRI 400 V, puissance 3.0 kW, vitesse de rotation lame 50 à 150 t/mn.
- Pivotement de la tête motorisé (pilotée par commande numérique et moteur Brushless).
- Descente verticale de la lame sur glissières.

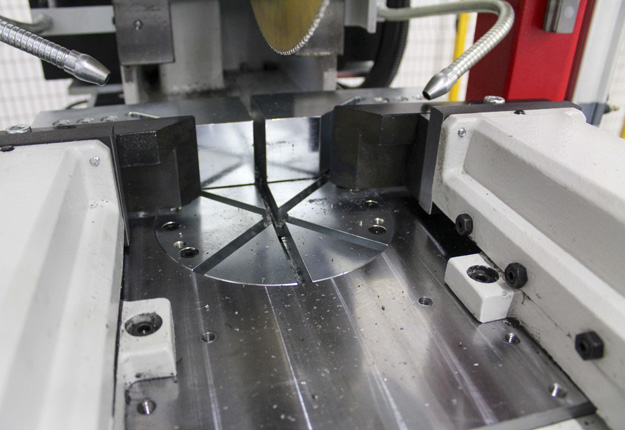

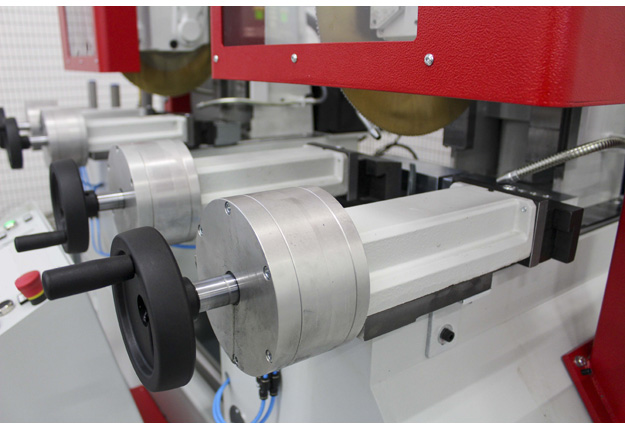

- 2 étaux horizontaux hydrauliques automatiques (gestion ouverture/fermeture par CN).
- Carter de protection frontale pneumatiquement escamotable.
- Nettoyage de la lame par brosse intégrée.

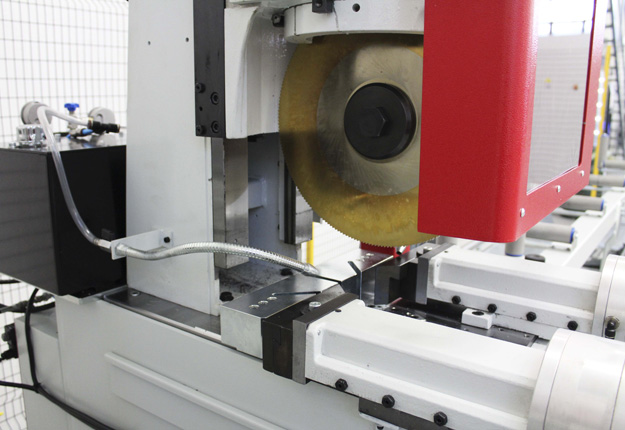

- Dispositif de lubrification spécial des fraises-scies. Ce système combine de manière idéale la micro-pulvérisation et le refroidissement en pulvérisant de l'huile frontalement sur les dents et une émulsion huile/eau sur le côté des lames. Il en résulte une qualité de coupe élevée et une longévité des lames.
Cette machine est équipée avec :
- Déplacement de la tête mobile (à droite) par moteur Brushless pour positionnement de l'axe X.
- Déplacement de la tête mobile sur 2 glissières à galets.
- Chemin à rouleaux mobile de 2500 mm.
- Support de matériau en extrémité à gauche de la tête fixe de 1000 mm.
- La gestion de la machine est faite par un PC industriel situé sur une console mobile pour faciliter la lecture, la saisie des données, et n'est ainsi pas soumis aux de la machine.
Ordinateur industriel équipé avec :
- Ecran couleur de 22".
- Prises USB et RJ45.
- Carte réseau.
Programme permettant de :
- Mémoriser de gérer des coupes uniques.
- Mémoriser les codes des profilés et leurs valeurs.
- Mémoriser les listes de coupe déjà calculées et importées par clé USB ou par liaison réseau.
- Gérer les typologies de cadres, les coupes pas à pas, les coupes minimales et les sur-longueurs.
Capacités de coupe :
- Coupe à 90° : 140 x 105 mm.
- Coupe à 45° : 120 x 105 mm.
Dimension de la machine (L x l x H) : 8450 x 1450 x 2050 mm.
Poids de la machine : 2400 Kg.
Poids de la machine : 2400 Kg.
Afin de répondre aux normes de sécurité CE, l'ensemble de la machine devra être placé dans une enceinte grillagée empêchant l'accès aux éléments mobiles (tête de sciage, tête mobile, chemin à rouleaux, ...).
