NOS FRAISEUSES À COPIER ALU

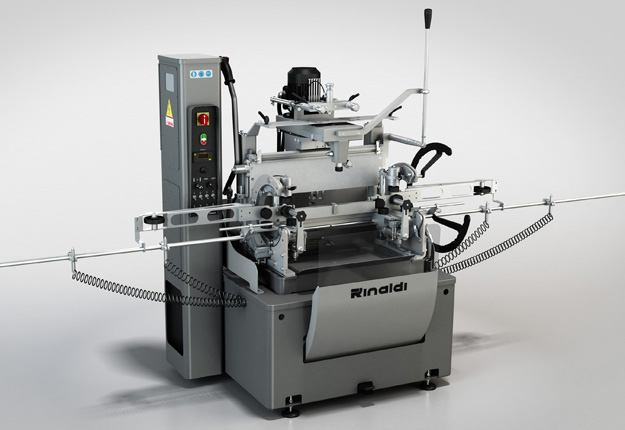

Fraiseuse à copier - FC 380 S

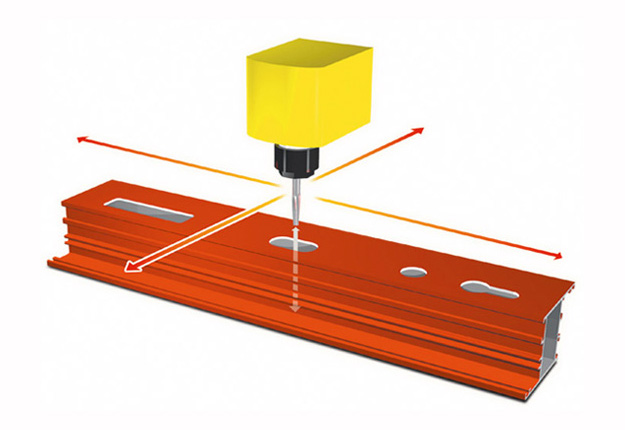

Fraisage des 4 faces d'un profilé par pivotement de 270° (sans desserrer le profilé) par gabarit ou système de butées avec des fraises d’étalonnées.

Fraisage maxi : 380 / 150 / 140 mm (x y z).



Pour l’usinage sur 4 faces par pivotement de 270° (sans desserrer le profilé) de tous profilés en alliages non ferreux, notamment en aluminium et de profilés acier (d’épaisseur maxi 3 mm).

Fraiseuse à copier par gabarit ou système de butées.


Cette machine montée sur bâti fixe est équipée avec :

  • Moteur TRI 400 V, puissance 0.75 kW.
  • Vitesses de broche 3000 à 13000 t/mn par variateur électronique.
  • Tête de fraisage.

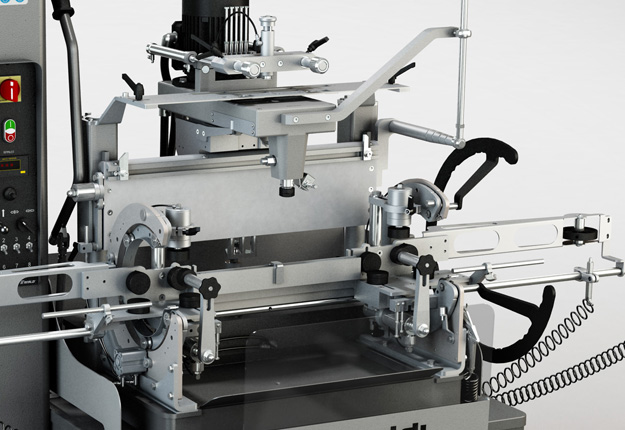

  • Profil maintenu par 2 vérins horizontaux et 2 vérins verticaux sur un support berceau. Le profil peut ainsi pivoter de 0° à 270° (indexé par 90°) sur son axe. Blocage pneumatique en position.
  • Mouvement en rotation étudié de sorte que le positionnement des usinages ne change pas à 0° et à 180°.

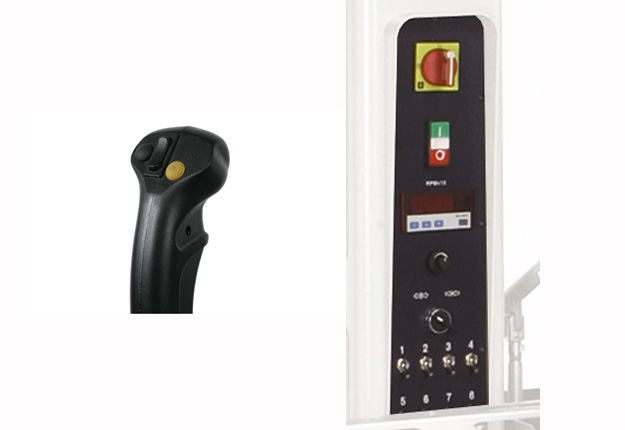

  • 2 poignées de commande pour le déplacement manuel de la tête de fraisage.
  • Mise en route du moteur de la broche effectuée en appuyant sur la poignée-gâchette.
  • 2 butées de profondeur réglables.
  • Pédale au pied permettant de soulever le doigt de copiage pneumatique (et butée révolver à 6 positions).
  • Butée de longueur de 1100 mm avec butée pneumatique, de part et d’autre.
  • Blocage pneumatique de la tête suivant l'axe vertical.

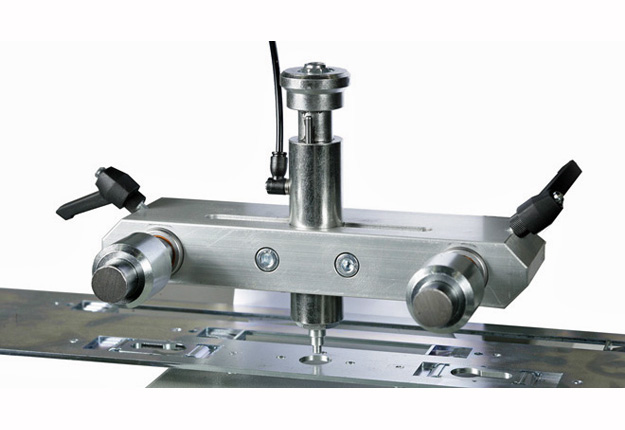

  • Gabarit avec 1 doigt de copiage Ø 5 / 6 / 8 mm.
  • 3 pinces de serrage Ø 6 / 8 / 10 mm.
  • Jeu de butées de longueur graduées.
  • Système de lubrification par pulvérisation.
  • Soufflette pneumatique.
  • Couple de chemins à rouleaux longueur 500 mm.



Avantages :

  • Pas de repositionnement du profilé, temps mort réduit.
  • Précision d'usinage accrue, pas de reprise du profilé.
  • Moins de vibration (utilisation de fraise plus courte).
  • Etat de surface meilleure.



Capacités maxi :

Fraisage :    380 / 150 / 140 mm (x y z).
Etaux :        140 x 105 mm (P x H).




Existe également en version SX spécialement conçue pour le travail de l'INOX

Cette option doit être commandée en même temps que la machine et rend le travail sur l'ALU IMPOSSIBLE.


Caractéristiques spécifiques à la version SX :

  • Puissance moteur 1.1 kW.
  • Vitesses de broche de 1000 à 3800 t/mn.
  • Système de réfrigération permettant des usinages sur profilés ACIER d'épaisseur 3 mm maxi et profilés INOX d'épaisseur maxi 2 mm.
  • Lubrification par micro-pulvérisation et refroidissement par air réfrigéré à -10°.
