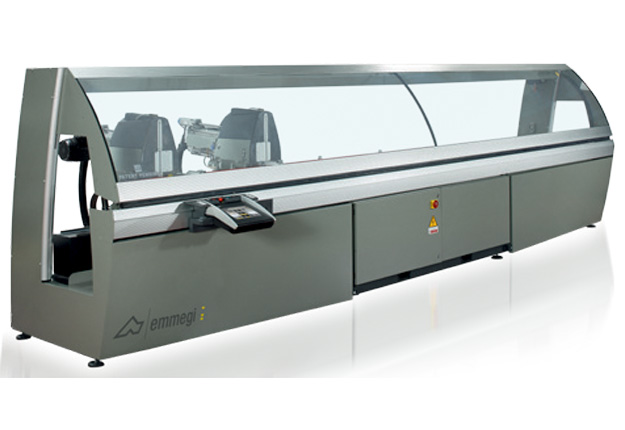

Double-tête à CN 3+2 axes - PRECISION R2 E
Pour coupes droites et biaises de 15° vers l'extérieur à 45° vers l’intérieur, à gauche et à droite de la verticale.
Conçue pour l’utilisation de fraises-scies à pastilles de carbure Ø 550 mm.
     |
Permettant de faire des coupes biaises à 15° vers l'extérieur et 45° vers l’intérieur à gauche et à droite de la verticale.
Conçue pour l’utilisation de fraises-scies à pastilles de carbure Ø 550 mm.

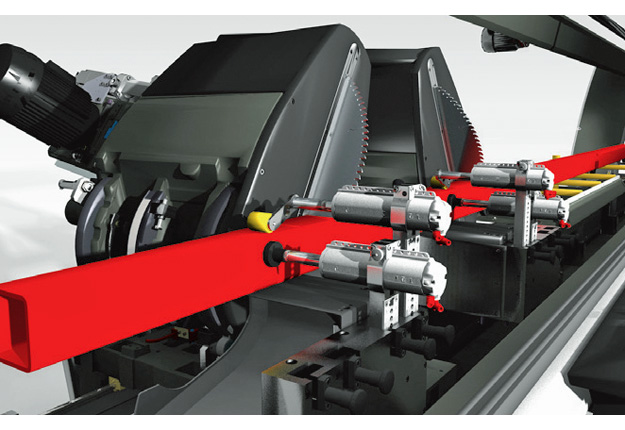

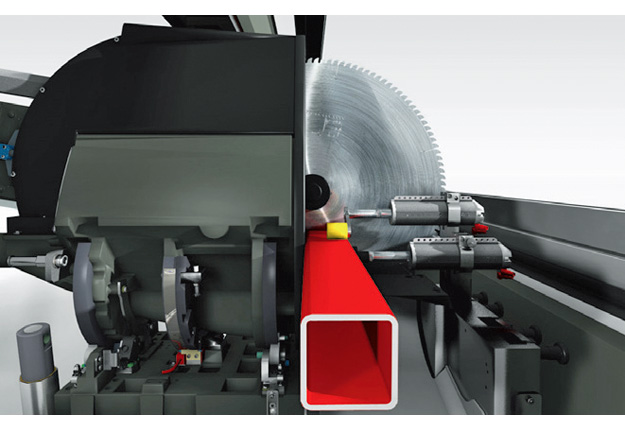

Chaque tête est équipée avec :
- Moteur TRI 400 V, puissance 2.2 kW.
- Avance de la lame par moteur et vis à billes (vitesse réglable par commande numérique).
- Dispositif radial permettant d’augmenter la capacité de coupe en faisant sortir le flasque de fraise-scie de 80 mm au-delà du mors arrière.
- Inclinaison motorisée (pilotée par commande numérique) et moteur Brushless de la tête par rapport à la verticale de 15° vers l’extérieur à 135° vers l’intérieur (position déterminé par bande magnétique).
- Vérin pneumatique réglable permettant un serrage par l’avant, et équipé d’un dispositif de basse pression.
- Dispositif de micro-pulvérisation assurant la lubrification des fraises-scies.
Cette machine est équipée avec :
- Carter de protection frontale électriquement escamotable.
- Motoréducteur à courant continu assurant le déplacement de la tête de droite, sa position étant déterminée par un système électronique (précision 0.1 mm/m). La vitesse de déplacement est de 25 m/mn. Déplacement de la tête mobile sur 2 glissières à cages à billes.
- Pupitre de commande à 2 mains.
Pupitre de commande possédant un clavier amovible et permettant :
- Déplacement motorisé de la tête mobile sur 2 glissières à billes à billes à 25 m/mn.
- Programmation de l’inclinaison des têtes de sciage par rapport à la verticale.
Ordinateur industriel équipé avec :
- WINDOWS XP Embedded.
- Mémoire de masse DOM de capacité 1 Go et mémoire RAM de 512 Mo.

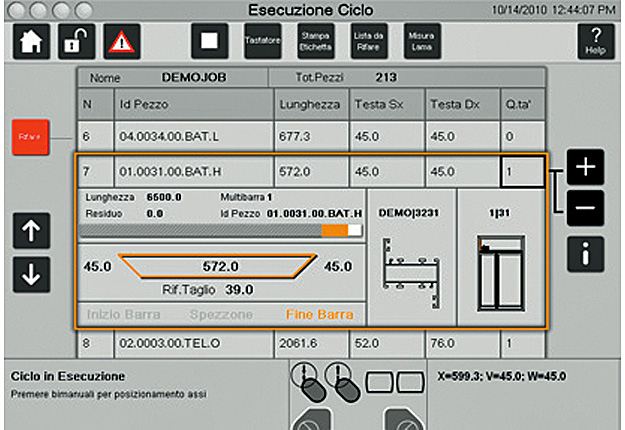

- Ecran tactile TFT 10,4’’ de couleur (SVGA 800 x 600) avec interface graphique (homme / machine).
- 5 prises USB et 1 prise RJ45.
- Prédisposition pour lecteur code-barres.
Programme permettant :
- Mémoriser et exécuter des coupes simples.
- Mémoriser et exécuter 500 listes de coupe introduites de 1000 lignes chacune au clavier ou par clé USB depuis un ordinateur de bureau compatible WINDOWS XP Embedded.
- Gérer des châssis, des commandes, des listes de coupe et de les optimiser.
- Réaliser des coupes à partir de listes de coupe ou de macros.
- Effectuer la liaison à une imprimante à étiquettes (imprimante en option).
- Optimiser les chutes.
- Afficher le diagnostic des pannes électriques et pneumatiques.
Existe également en version PRECISION R2 E-HS (CN à 3+2 axes)
- Déplacement motorisé de la tête mobile sur 2 glissières à billes à billes à 35 m/mn (50 m/mm en option).
- Avance de la lame par moteur et vis à billes (vitesse réglable par commande numérique).
Toutes les PRECISION R2 sont disponibles avec un banc de 5000 ou 6000 mm.
