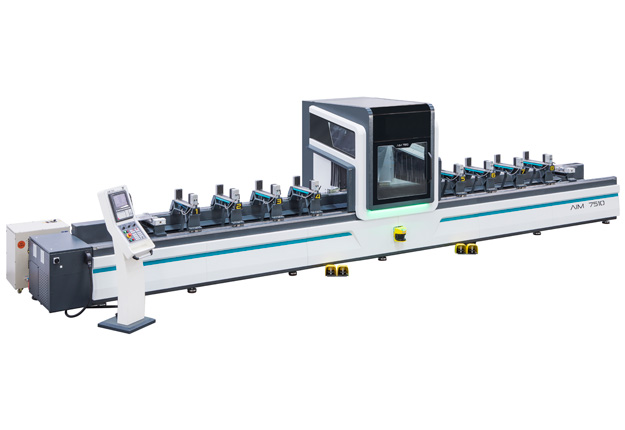

Banc d'usinage à CN 5 axes - AIM 7510
Pour l’usinage jusqu'à 5 faces d’un profilé.
AXE X : 7000 mm / AXE Y : 350 mm / AXE Z : 250 mm.
     |
Ce banc d’usinage à CN 5 axes a été conçu pour l’usinage de profilés en ALU, ACIER, PVC et d'alliages légers.
La machine peut usiner 2 pièces (identiques ou différentes) lors d'un même cycle d'usinage, permettant ainsi de réduire le temps d’arrêt de la machine lors des opérations de chargement et déchargement de la matière et d’augmenter son temps utile d’usinage.
L’emplacement des étaux pour serrer la matière est automatiquement calculé par le logiciel intégré « CAMPROX » et leurs positionnements se font par l’intermédiaire de la cabine d’usinage.

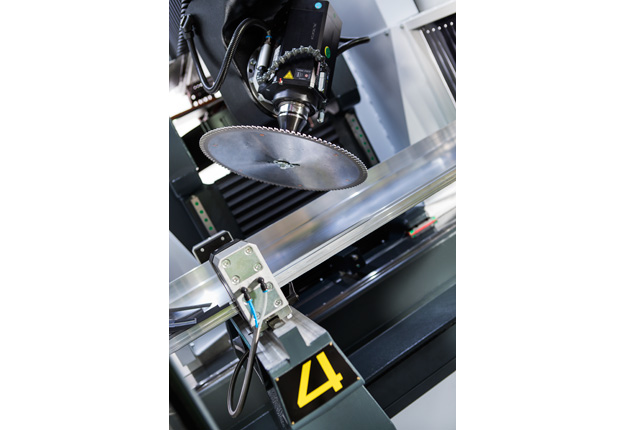

Ce banc possède 2 magasins d’outils, l’un intégrant 12 rangements d’outils, le deuxième permettant d’utiliser une lame de Ø 350 mm, permettant l’usinage jusqu’à 5 faces sur un profilé.
La cabine isolante entourant la zone de travail permet de réduire les nuisances sonores produites par les usinages et de protéger l’opérateur contre les projections de matière.
Ce banc d'usinage est fabriqué à base d’éléments et de profilés en acier et a été pensé pour faciliter le travail de l’opérateur.
Les pièces métalliques sont peintes avec une peinture électrostatique apportant une résistance accrue à la structure contre la corrosion.
La face avant de la machine comporte une porte vitrée permettant le suivi de l’usinage et protège également l’opérateur contre tous risques de projection de matière.
Ce banc d’usinage est équipé avec :
- Cabine réduisant les émissions sonores autour de la zone d’usinage.

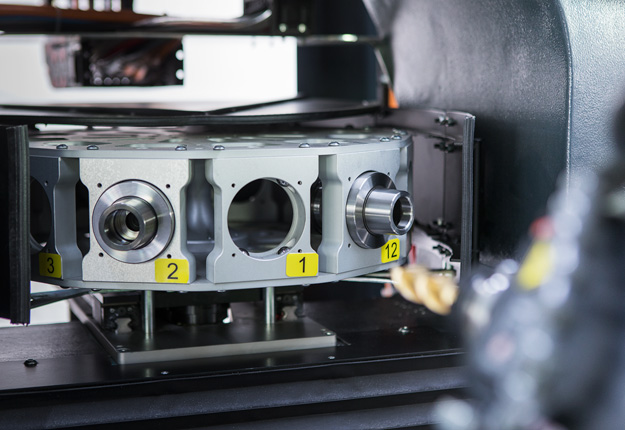

- 2 magasins d’outils séparés pour monter pour 12 outils standards HSK 63F et une lame Ø 350 mm.
- Appareil pour le montage d'outils.

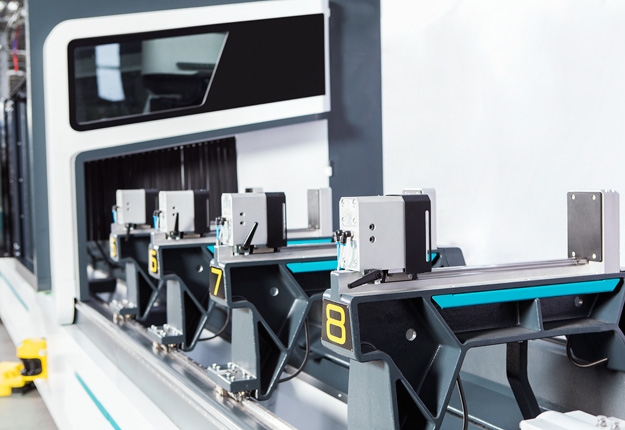

- 8 étaux pour un serrage optimal du profilé.
- 2 butées pneumatiques automatiques pour le positionnement de 2 pièces dans le banc d'usinage pour un travail en multi-pièces et pendulaire (réduis les temps de chargement des pièces).
- Automate B&R permettant des mouvements d’usinage sur 5 axes.
- Ecran couleur tactile 10’’ et support multi-langue.
- Programmation rapide grâce à 8 macros d’usinage pré-enregistrées.
- Importation de programme par clé USB.
- Accès à distance pour effectuer le support technique.
- Programmation standard par langage ISO "G" code.
- Eclairage à LED de la zone de travail.
- Zone de chargement frontal sécurisé par un scanner à 3 zones, permettant le travail en mode pendulaire.
- Information sur l’état de la machine, générée par code de lumière sur la cabine de la machine.
- Système de micro-lubrification automatique.
- Enceinte grillagée sur l'arrière et les côtés (hauteur 1800 mm).
Caractéristiques techniques :
Zone de travail :
- AXE X (longitudinal) : 7000 mm
- AXE Y (transversal) : 350 mm (200 mm avec outil de renvoi d'angle)
- AXE Z (vertical) : 250 mm
Vitesse de positionnement :
- AXE X : 60 m/mn
- AXE Y : 60 m/mn
- AXE Z : 19 m/mn
- AXE A : 240 °/s
- AXE C : 240 °/s

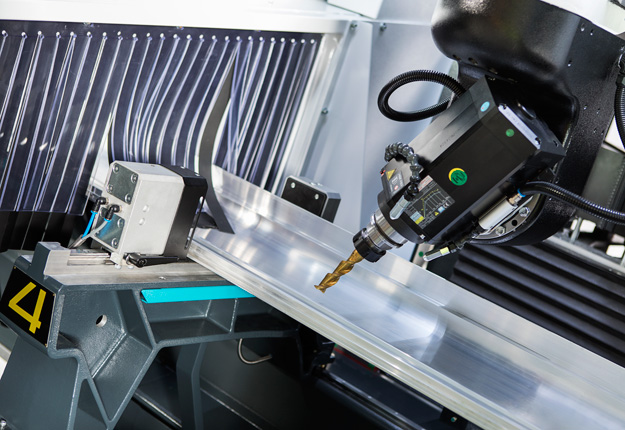

Electro-mandrain :
- Puissance : 8.7 kW
- Vitesse maxi : 24000 t/mn
- Type d'outil : HSK 63F (Ø maxi de la fraise 20 mm)
Faces usinables :
- Avec outil droit (face supérieure) : 1 + 2 + 2
- Avec outil lame : 1 + 2 + 2
- Nombre d'étaux : 8 en standard (10 étaux maxi possible au total en OPTION)
- Positionnement des étaux : automatique (avec le logiciel "CAMPROX")
Général :
- Pression d'air : 7 bars
- Puissance totale : 15.0 kW
- Poids du banc : 4490 Kg
- Dimensions (L x l x H) : 9065 x 2365 x 2255 mm
